ST型弹簧平衡器滑轨系列是以优质钢材经过特殊工艺加工而成，刚性好、承载能力强、使用寿命长、安装简单而成本低，此系列产品主要应用于焊装车间的物流输送。
ST型弹簧平衡器滑轨系列主要包括：ST-W滑轨、端盖、缓冲器、橡胶缓冲块、E型连接件、滑轨接头和滑车等。
ST-W滑轨安装说明：滑车沿着不同方向的滑轨移动，达到物流输送的目的，安装时必须保证滑轨的直线度和水平度。
ST-W滑轨尺寸图：
ST-W滑轨参数：
|
型号
|
外型尺寸（mm）
|
标准长度L（mm）
|
重量kg/m
|
|
W
|
H
|
W1
|
C
|
a°
|
L1
|
h1
|
D
|
|
ST-W80
|
80
|
75
|
23
|
5
|
20
|
12
|
26
|
12
|
6
|
9.8
|
|
ST-W65
|
65
|
60
|
19
|
4
|
20
|
10
|
18
|
10
|
6
|
6.3
|
|
ST-W40
|
45
|
38
|
10
|
3
|
10
|
8
|
17
|
7
|
6
|
3.2
|
关于其他配件的尺寸、参数可参考页面弹簧平衡器配件查看相应配件信息。

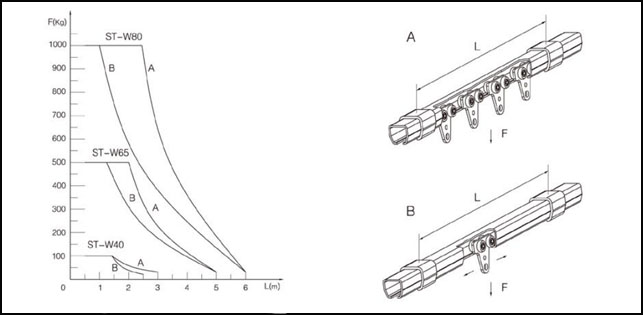

ST型弹簧平衡器滑轨系列悬挂距离参数表：
弹簧平衡器滑轨系列案例图：
关于ST型弹簧平衡器滑轨组装示意图及相对于配件产品，可参考页面弹簧平衡器滑轨配件
|
